PCBA板表面锡珠大小可接受标准

发布时间：2018-04-17 点击量：3495

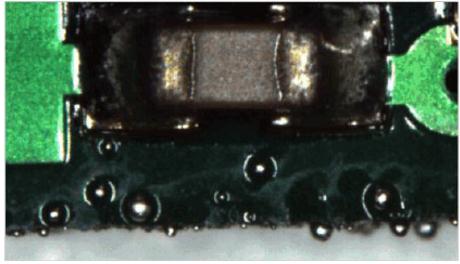

在PCBA加工的过程中，PCBA板的表面总会不可避免的残留有一些锡珠，行业内都会对PCBA板上的锡珠的大小和数量会有一个可接收的标准。以下为PCBA外观检验标准（简称国标）对PCBA表面锡珠的可接收标准。

锡珠可接收标准：

1、锡珠直径不超过0.13mm

2、600mm2范围内直径0.05mm-0.13mm的锡珠数量不超过5个（单面）

3、直径0.05以下锡珠数量不作要求

4、所有锡珠必须被助焊剂裹挟不可移动（助焊剂包封至锡珠高度的1/2以上即判定为裹挟）

5、锡珠未使不同网络导体电气间隙减小至0.13mm以下

注：特殊管控区域除外

锡珠拒收标准：

接收标准任意条不符合均判定为拒收。

备注：

1、特殊管控区域：金手指端差分信号线上的电容焊盘周围1mm范围内不允许存在20x显微镜下可见的锡珠

2、锡珠的存在本身代表制程示警，雅葆轩不断改善工艺，使锡珠的发生降至最低。

PCBA外观检验标准是电子产品验收的一个最基本的标准，根据不同的产品以及客户的要求不同，对锡珠的可接受要求还会有不同，一般是在国标的基础上，再结合客户的要求来决定标准。
